6.2熱管式電子元件散熱器的設計

日期：2021-09-10 08:21:07點擊：233

6.2熱管式電子元件散熱器的設計
62.1結構特點

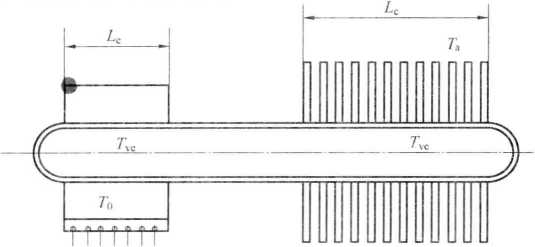

熱管式散熱器在電子元器件冷卻中的應用日益受到重視，其結構特點如圖6. 2. 1所示。熱管的蒸發段與方形基板結合在一起,將電子元件緊密安裝在方形基板上，蒸發段通過方形基板吸收的熱量，在凝結段通過翅片將熱量傳給外部的空氣。
熱管式散熱器的傳熱特點是:依靠熱管內部介質的相變傳熱，熱管本身的熱阻小，等溫性好;此外，凝結段可自由伸縮，方便布置翅片結構。
凝結段外面的翅片多釆用方形翅片，如圖6. 2. 2所示。翅片是靠緊密配合工藝套裝在熱管外表面上。

而凝結段上的翅片材質多采用鋁。翅片厚度約0.5 mm,方形翅片的邊長約為30~ 50 mm,翅片節距很小，約3 mrn_o

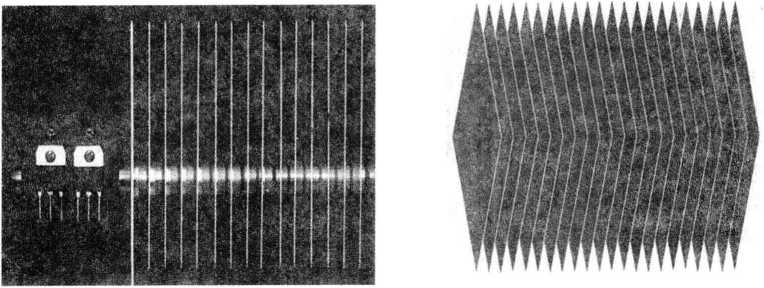

熱管式電子元件散熱器的結構特點如圖6. 2. 3所示口
圖6. 2.3熱管式電子元件散熱器
