翅片管換熱器的性能優點和結構形式

日期：2021-03-11 02:05:12點擊：83

翅片管換熱器的性能優點和結構形式
大家都知道，翅片管換熱器是工業生產熱傳導全過程中不可或缺的機器設備，廣泛運用于一切業行業中，尤其是化、冶金工業、驅動力、交通出行、航空公司、航空航天等單位。近些年，因為新技術應用發展趨勢和新能源開發，
改善換熱器性能愈來愈受工業領域高度重視。新技術應用、新技術新工藝在當代工業化生產行業中充分發揮著越米越關鍵的功效。持續提升商品的科技含量，追求完美高效率環保節能，限度地獲得經濟收益，
己變成企業的管理生產制造所遵照的基本準則。很多年來，各產業部門普遍地運用列管換熱器換熱器，伴隨著科技進步的發展趨勢，尤其是所述兒個領域的快速發展趨勢，規定傳熱設各緊湊型、輕便、高效率并微型化，
而一般的列管換熱器換熱器則不可以達到所述規定，這就促進大家去科學研究高效率換熱器。在其中翅片管換熱器是大家科學研究得數最多的一種換熱器之一。
翅片管是構成各種各樣換熱器的關鍵元器件，其品質的好壞立即危害到換熱器的工作中性能。
2、翅片管的新產品研發
2.1、原材料各種各樣的換熱器原材料，應依據換熱器的主要用途和實際操作標準等不一樣而挑選。現階段常見的原材料有:純鋁、鋁合金型材、銅、紫銅、鎳、欽、不銹鋼板、因康鎳基合金等。在其中以鋁和鋁合金型材用的數最多。
針對翅片管換熱器對接焊縫的基礎規定是:有不錯的纖焊性和成形性，較高的沖擊韌性，優良的耐蝕性和傳熱性。鋁及鋁合金型材不但達到了這種規定，并且具備延展性和抗壓強度隨溫度的減少而提升的特點，
因此在世界各地的緊湊型式換熱器中，特別是在超低溫的緊湊型式換熱器中，己經得到了更為普遍的運用:

1),鋁密度小，根據細晶強化和熱處理工藝能夠做到合金結構鋼的抗壓強度。鋁質換熱器應用于各種的代步工具中，尤其中小型的小汽車，終將緩解其自身凈重，減少然料的耗費。
2),鋁的抗腐蝕好。金屬鋁在極端標準下轉化成的金屬氧化物不含毒性。用鋁制成的換熱器，無需過度擔憂時間長期以后被氣體或管中液休等空氣氧化而無效。
3),鋁具備優良的傳熱性能，尤其適用散熱器、傳熱用的空調蒸發器和冷卻器等。
4)、鋁的屈服強度高，耐沖壓模具，生產加工成形的全過程較為便捷。
2.2,形式
翅片管一般有內翅片管和外翅片管二種，在其中之外翅片管運用更為廣泛.外翅片管一般是用機械加工制造的方式在日光燈管外表面產生一定高寬比、一定片距、一定薄厚的翅片。

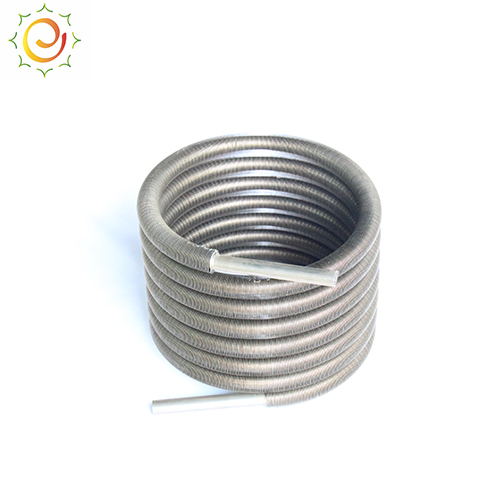

2.2.1,螺旋式翅片
螺旋式翅片便是把帶鋼平面圖垂直平分管道中心線，以渦狀線的方式盤繞在管道外表面上。在產生螺旋式翅片時，翅片中性點之內的凹控制面板緣遭受縮小，
中性點之外的凸控制面板緣則受拉申。當m平行面的拉應力做到原材料的強度極限時，對薄厚較小的帶鋼會喪失平穩，產生褶皺。螺旋式翅冷選用的帶鋼都不夠(一般為6=o.s-2.smm)，
失衡狀況常常產生。可以說翅片根處發皺是螺旋式翅片管的常見問題。翅片根處發皺會使根處的翅片平面圖越來越凸凹不平。假如把這類模樣的管道做換熱器，會出現很多不夠:突起一部分提升氣旋摩擦阻力;凹陷的一部分聚集廢棄物.，并給清理產生不便。
22.2,套服翅片
套服翅片加工工藝是事先用高速沖床生產加工出一批單獨的翅片，隨后用人力或機械設備方式，按一定的翅片間隔，靠過盈將翅片套服在管道外表面上。它是最開始的一種生產加工翅片管的方式。因為套服加工工藝簡易，技術標準不高，常用機器設備質優價廉，又便于檢修，因此，迄今仍有許多加工廠在選用。此加工工藝是一種勞動密集加工工藝計劃方案，合適于一般小型加工廠或鄉辦企業的資產和技術性標準。我們知道，翅片管對品質的規定關鍵有三點:一是翅片間隔:二是翅片高寬比;三是翅片和日光燈管外表面融合的堅固水平，不徹底聯接的縫越低越高，即傳熱系數要小。
一般來說，螺旋式翅片和套服翅片對前二點都較為非常容易確保，但第三點卻經常發生難題。這種管道的致命性缺陷也恰好是這一點。管道和翅片中間觸碰不太好，傳熱系數大，危害熱傳導。

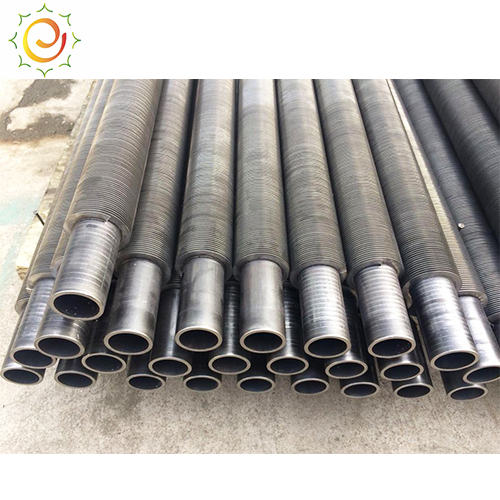

22.3、滾乳式翅片管
近些年，快速發展趨勢的滾軋式翅片管是一種高效率環保節能熱傳導翅片管(通稱高翅管)，熱鍛翅片管是用厚壁管管持續根據多個擠壓成型輥，經擠壓成型冷軋，在變為厚壁管的全過程中，
不必要金屬復合材料在管道外表面產生翅片的。所冷軋翅片的高寬比一般為)-13mm;片距一般為2-3.5毫米,片厚一般為。.2-0.5毫米。另外這類熱鍛生產加工方式還可滾軋鋼絲網骨架翅片管。
一般常見的復合型管件翅片其基管(即內防水套管)選用的是碳素鋼、不銹鋼板、欽材、銅料等。外管，即擠壓成型翅片的外衣管常見鋁合金管和空調銅管。滾軋翅片管因為翅片和壁厚為一總體，故不會有觸碰傳熱系數和發生電浸蝕狀況，因此能提升和長期保持的熱傳導性能和增加翅片管的使用年限。高翅片軋管機冷軋的翅片管，其翅片與基管融合密切，不需再開展纖焊，翅片間隔、翅片高寬比、翅片薄厚等可根據調整軋管機運行狀態給予操縱，軋出的翅片表面光滑、紋管清楚、節徑精準，由其拼裝而成的換熱器，經好幾家電力工程制造業企業應用，具備不錯的綜合性經濟發展性能。總體來說,冷軋翅片管的構造較為緊湊型，流體密度小，傳熱傳熱系數小，熱傳導高效率，商品體型小，綜合性性能較高。但卻必須專業的軋管機，并且翅片管與端板的相接處易漏水。冷軋翅片管中的鋼絲網骨架構造，將要冷軋翅片管套在無縫鋼管外邊，這類構造具備鋼翅片管和鋁翅片管的雙向優勢，現階段中國己經研制，但卻加工工藝繁雜。因而，還待科學研究更優秀的技術性。

2.2.4、板翅式
板翅式換熱器的結構形式許多，但其構造單元體基本一致，全是由翅片、擋板、封口和引流片構成，它是在金屬材料平板電腦上放一翅片(即說白了二次熱傳導總面積)，隨后再在其上放一金屬片，兩側以邊沿封口密封性而構成一個基礎模塊，左右的二塊金屬材料平板電腦稱之為擋板。由很多個基礎模塊構成板翅式換熱器的活性炭纖維。熱冷液體在鄰近的基礎單元體的流道中流動性，
根據翅片及與翅片連接成一體的擋板開展熱交換器。對每個安全通道開展不一樣方法的并置和排序，纖焊成總體，就可獲得最常見的倒流、錯流、錯倒流板翅式換熱器板束。翅片除擔負關鍵的熱傳導每日任務外，還起著兩擋板中間的提升功效。因此雖然翅片和擋板原材料都非常薄，但它的抗壓強度很高，所以能承擔較高的工作壓力。針對一般的換熱器，板翅式換熱器具備下列的優勢:熱傳導高效率;結構緊湊;輕便而堅固c適應能力大;合理性好。可是，這類換熱器翅片間隔較小，易阻塞，且阻塞后不容易清洗，促使摩擦阻力大大增加，如果不對其開展水垢清洗，會危害系統軟件的安全性平穩運作。板翅式換熱器在制冷壓縮機中關鍵用以油冷器和縮小空氣冷卻器，有時間冷和水冷散熱二種方式。不論是空冷還是水冷散熱冷卻塔，高溫空氣壓縮在制冷全過程上都會出現凝結水進行析出，并在翅片上集聚產生“水橋”，阻攔了氣體的商品流通，進而使氣體工作壓力擴大，并造成熱交換器高效率降低，中央空調中的板翅式換熱器也存有著相近的狀況。雖然鋁以及鋁合金具備優良的抗蝕性能，可是長期性停留在鋁表面的凝結水消化吸收空氣中的氧、硫及氮等，在鋁表面產生浸蝕充電電池，加快浸蝕。浸蝕物質在鋁翅片表面集聚，將減少熱交換器率。
針對冷卻器，在水側一樣存有腐蝕難題，長期性運作也將減少鋁質板翅式換熱器的使用壽命。髙壓下工作中的板翅式換熱器因工作壓力的循環系統轉變會造成疲憊而使擋板造成裂痕，造成泄露，因而在總體設計中務必考慮到疲憊毀壞。
2.3、研發方位由上邊的剖析較為能夠看得出，將來翅片管的發展趨勢是向著傳熱表面大大的加強、翅片與基管連接成一體的方位的。而且，生產制造的成本費大幅度減少，生產制造也愈趨產業化。
